图文详解GIS组合开关
图文详解GIS组合开关
概述
气体绝缘金属封闭开关设备（简称GIS）自开发以来，经历了四十多年历史，由于他将断路器，隔离开关，接地开关，母线，互感器，避雷器，套管，电缆终端，油气套管等元件均装入密封的金属容器，内充以绝缘气体，故具有体积小，占地面积少，不受外界环境影响，运行安全可靠，维护简单和检修周期长等优点，因此备受用户欢迎，发展非常迅速，现已被广泛运用于各类变电站。

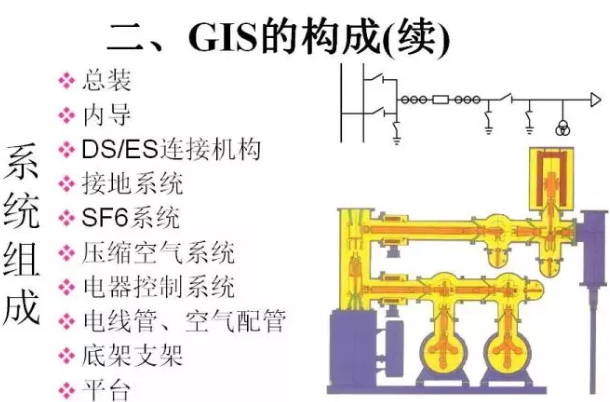

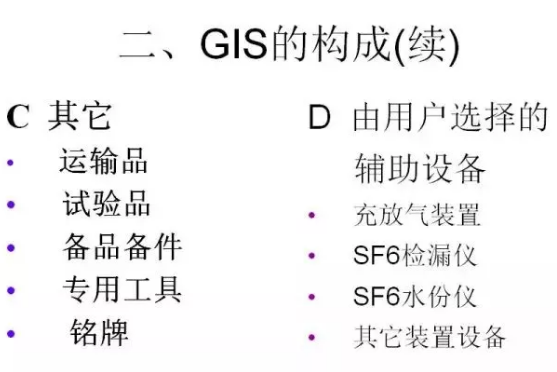

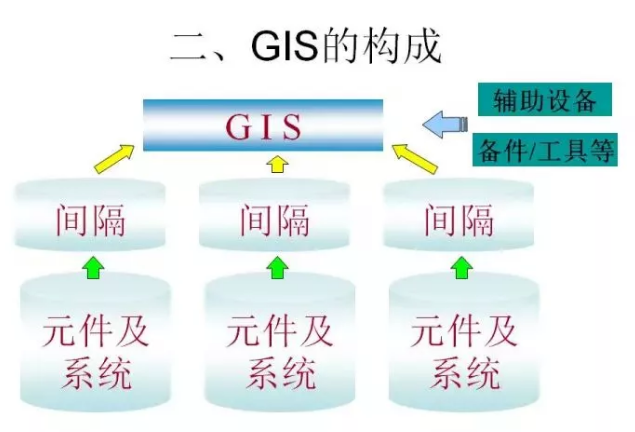

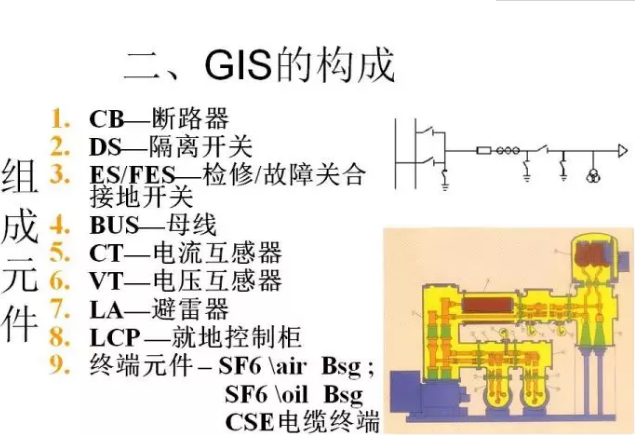

GIS的构成

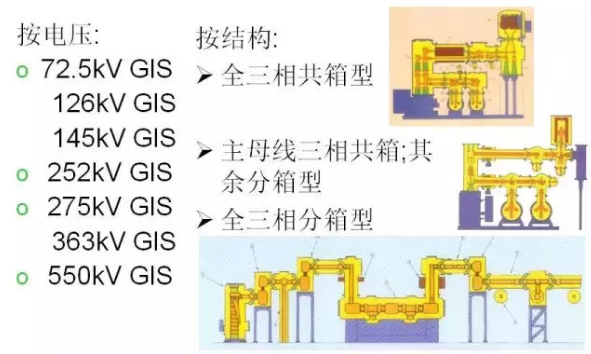

GIS的分类
GIS的一次主接线及总体布置
GIS可满足各种主接线的要求，主要一次主接线类型：
单母线接线形式，双母线接线形式，桥形接线形式，一倍半接线形式，三角形接线形式，平行四边形接线形式。
126/145kvGIS主要布置形式有单母，双母分段，桥形，双桥，双母，变压器直联等多种接线方式，以桥形接线为多。
252kvGIS主要布置形式有单母，双母分段，双母，一倍半等接线方式，其中双母接线为多。
363/550kvGIS主要布置形式有双母，一倍半，三角形，平行四边形等接线方式。

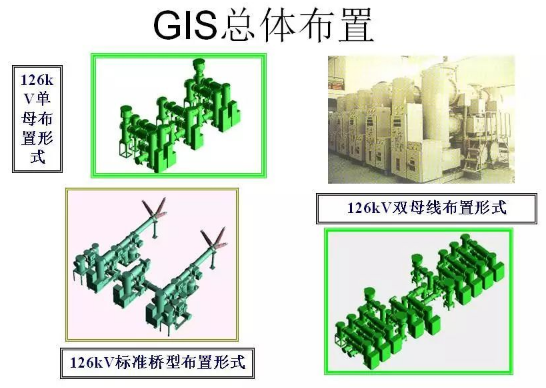

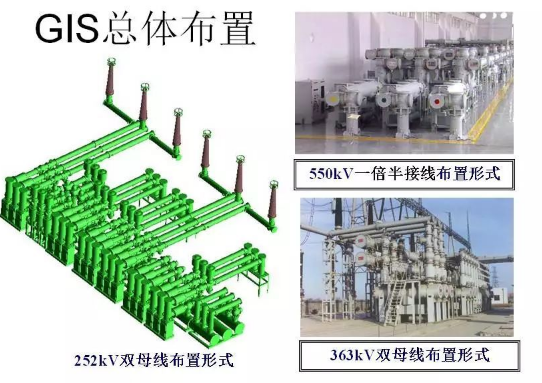

GIS总体布置：
总体布置形式主要取决于现场安装条件和主接线的要求，同时也与进出线配置及元件结构等有关。总体布置设计的任务是根据主接线要求在限定的安装场地和空间范围内使所有组成元件布置的合理，稳固，便于运行维护，经济美观。

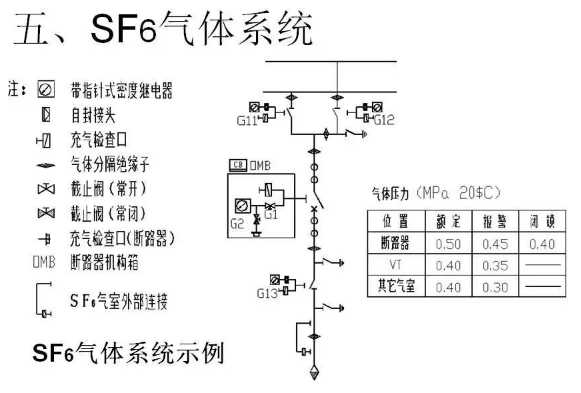

5.SF6气体系统
西开厂GIS SF6气体系统的设计原则是按照设备各元件的执行功能并尽可能减少气隔的数量，同时考虑到减小事故和检修时涉及的范围来设置。
西开厂GIS SF6气体系统采用分散监控凡是，取消了SF6阀门及SF6管路系统。采用新型的自封接头及SF6密度计，从而去除了GIS外部管路的泄漏环节，使GIS具有更低的SF6泄漏率。
密封技术应用三菱公司技术，即0形圈+密封胶技术，可确保产品的气密性。
SF6监测系统的优点：
SF6气体系统设计按照设备各元件的执行功能
考虑事故，检修和扩建涉及的范围来设计气隔
SF6气体系统分散监控，取消复杂的管路系统，减少漏气环节
采用DELO公司的自封接头，接口统一，充放气简单
采用表计监控，安全可靠
表计带温度补偿，观察方便
SF6气体泄漏率低，年泄漏＜1%

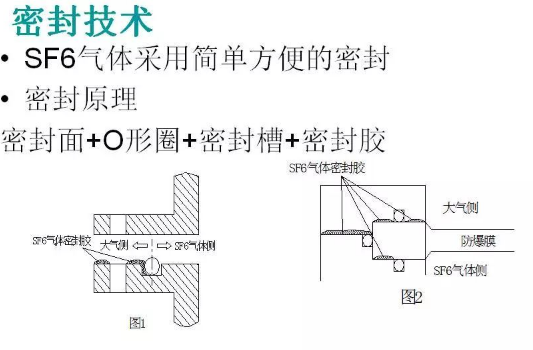

密封技术：
密封的优点：
涂密封胶达到辅助密封的效果
防锈的作用
防止O形圈材料老化
有效阻止外界水分进入

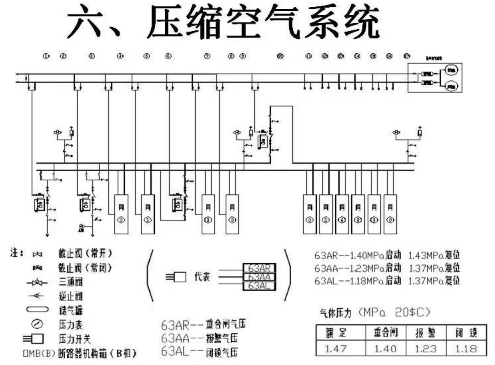

6.压缩空气系统（气动操作）
压缩空气系统是为西开厂GIS断路器，隔离/接地开关（如选用气动机构）操作提供气源的装置。
西开厂GIS压缩空气系统可选用双回路供气，确保正常供气检修之用。

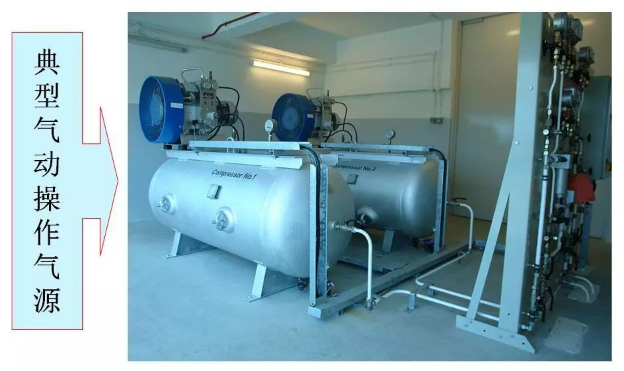

西开厂GIS压缩空气集中供气系统可选用由两台空气压缩机，两个主储气罐，控制屏和电器柜构成。
7. 基础
虽然西开厂GIS的安装地点各不相同，但其标准单元安装基础中的予埋件，接地棒予埋件以及地沟等的具体位置和每个位置基础之上之承重有相同之处。
8.电气控制系统
控制系统直接反映元件的工作状态，电力系统运行状态和变电站的运行方式
实现就地及远方操作
与主控屏连接后，可实现自动跳闸和重合闸。
控制部分实现GIS元件的闭锁和元件之间的联锁。
采用程序化控制，由计算机统一管理，实现电站无人化。
元件之间，
